手柄尼龙板对夹蝶阀

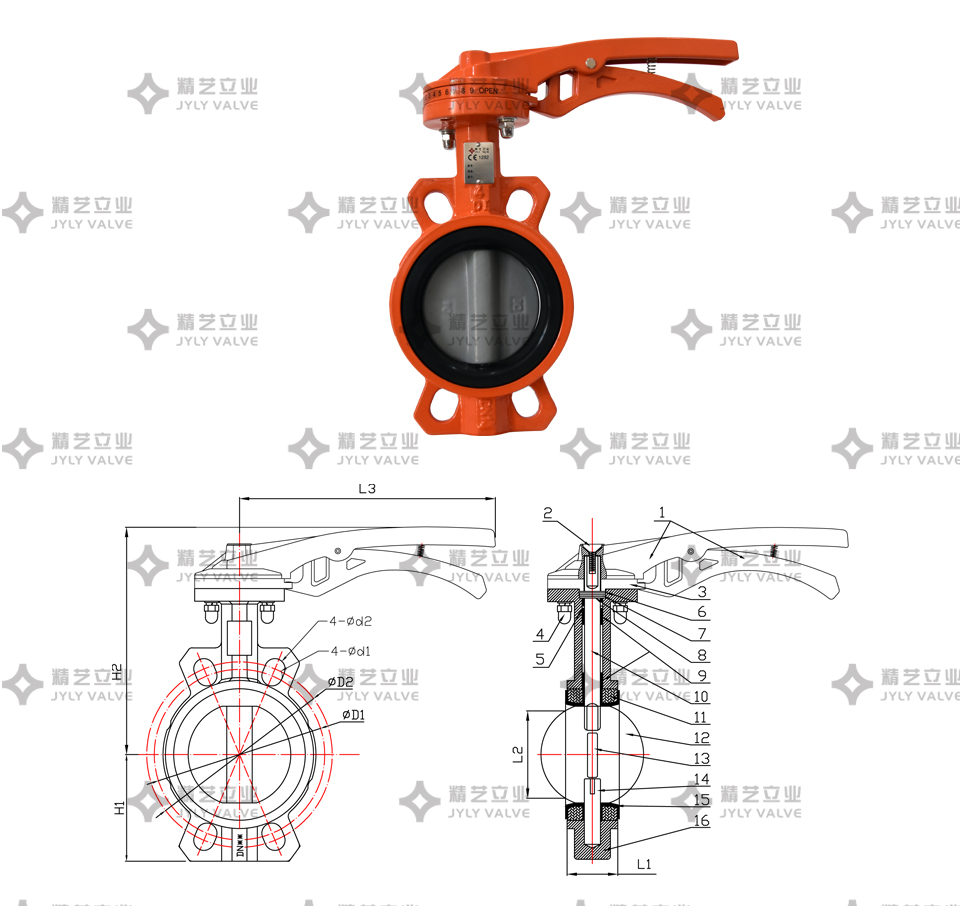

 产品介绍:

序号

产品属性

1

额定工作压力

PN

1.0-1.6Mpa

2

试验压力

壳体

1.5-2.4Mpa

密封

1.1-1.76Mpa

3

工作温度

T

0-100℃

4

适用介质

淡水、海水、空气、弱酸碱等



序号

名称

材质

序号

名称

材质

1

手柄

铝合金

9

润滑轴套

聚四氟乙烯

2

连接顶丝

45#

10

上阀轴

304、316、416不锈钢、45#

3

齿盘

45#

11

阀座靠背

酚醛树脂

4

连接螺栓

45#、不锈钢

12

阀板

QT450镀镍、QT450覆尼龙、 铝青铜、304、316、316L、2507、1.4469、1.4529

5

O型密封圈

NBR

13

止退杆

UPVC、45#

6

止退卡簧

50#锰钢

14

下阀轴

304、316、416不锈钢、45#碳钢

7

止退环

45#镀锌

15

阀座橡胶

EPDM、NBR、FTFE、硅胶、氟胶

8

圆垫片

45#镀锌

16

阀体

HT200、QT450、不锈钢、铸钢





DN

ΦD

4-Φd1

H1

H2

L1

L2

L3

DN32

85.00

14

48

136

32

30

115

100.00

18

DN40

106.00

22

65

181

33.5

30

170

DN50

123.00

22

70

188

42

32

170

DN65

142.00

22

81

203

45

47

170

DN80

154.50

23

96

213

45

65

170

154.50

23

DN100

183.00

27

109

236

52.1

91

201

DN125

212.50

25

123

264

55

112

260

DN150

240.00

24

137

285

56

146

260

DN200

295.00

24

168

324

61

194

260

296.00

25
